CGA_INTR_CNTLR_CLR

Source: Verilog/DELILAH-CPU/CGA_INTR/circuit/CGA_INTR_CNTLR_CLR.v

Where it sits (Simulation): ND120_TOP > ND120_CORE > ND3202D > CPU_15 > CPU_PROC_32 > CPU_PROC_CGA_33 > CGA > CGA_INTR > CGA_INTR_CNTLR > CGA_INTR_CNTLR_CLR - instance path: CORE.CPU_BOARD.CPU.PROC.CGA.DELILAH.INTR.CNTLR.CLR_CLEAR_CONTROL

Used in: CGA_INTR_CNTLR (all tops)

Contains: CGA_INTR_CNTLR_CLR_CLRBIT x16

Module hierarchy - All modules

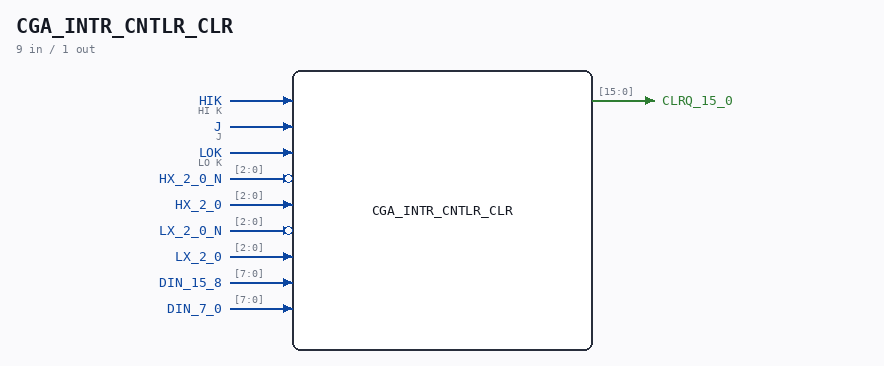

CGA_INTR_CNTLR_CLR symbol

Schematic

Drawn from the Verilog: the yosys netlist of the Simulation (Verilator) build, instance CORE.CPU_BOARD.CPU.PROC.CGA.DELILAH.INTR.CNTLR.CLR_CLEAR_CONTROL. Sub-modules are boxes (click the picture to open it full size; there every sub-module box links to its page, and every wire shows its Verilog name).

CGA_INTR_CNTLR_CLR schematic

Description

ND120 CGA (CPU Gate Array / DELILAH) /CGA/INTR/CNTLR/CLR CLR Page 82 SHEET 1 of 1 Last reviewed: 10-NOV-2024 Ronny Hansen

Ports

Direction Width Name Description
input 1 HIK HI K
input 1 J J
input 1 LOK LO K
input [2:0] HX_2_0_N (active low)
input [2:0] HX_2_0
input [2:0] LX_2_0_N (active low)
input [2:0] LX_2_0
input [7:0] DIN_15_8
input [7:0] DIN_7_0
output [15:0] CLRQ_15_0

Verilog source

Verilog/DELILAH-CPU/CGA_INTR/circuit/CGA_INTR_CNTLR_CLR.v on GitHub.

Show the Verilog of CGA_INTR_CNTLR_CLR (228 lines)
/**************************************************************************
** ND120 CGA (CPU Gate Array / DELILAH)                                  **
** /CGA/INTR/CNTLR/CLR                                                   **
** CLR                                                                   **
**                                                                       **
** Page 82                                                               **
** SHEET 1 of 1                                                          **
**                                                                       **
** Last reviewed: 10-NOV-2024                                            **
** Ronny Hansen                                                          **
***************************************************************************/


module CGA_INTR_CNTLR_CLR (
    input       HIK,          //! HI K
    input       J,            //! J
    input       LOK,          //! LO K
    input [2:0] HX_2_0_N,     //!
    input [2:0] HX_2_0,       //!
    input [2:0] LX_2_0_N,     //!
    input [2:0] LX_2_0,       //!
    input [7:0] DIN_15_8,     //!
    input [7:0] DIN_7_0,      //!

    output [15:0] CLRQ_15_0   //!
);

  /*******************************************************************************
   ** The wires are defined here                                                 **
   *******************************************************************************/
  wire [15:0] s_clrq_15_0_out;
  wire [ 2:0] s_hx_2_0;
  wire [ 7:0] s_din_15_8;
  wire [ 2:0] s_lx_2_0;
  wire [ 7:0] s_din_7_0;
  wire [ 2:0] s_hx_2_0_n;
  wire [ 2:0] s_lx_2_0_n;
  wire        s_hik;
  wire        s_j;
  wire        s_lok;

  /*******************************************************************************
   ** The module functionality is described here                                 **
   *******************************************************************************/

  /*******************************************************************************
   ** Here all input connections are defined                                     **
   *******************************************************************************/
  assign s_din_15_8[7:0] = DIN_15_8;
  assign s_din_7_0[7:0]  = DIN_7_0;
  assign s_hik           = HIK;
  assign s_hx_2_0_n[2:0] = HX_2_0_N;
  assign s_hx_2_0[2:0]   = HX_2_0;
  assign s_j             = J;
  assign s_lok           = LOK;
  assign s_lx_2_0_n[2:0] = LX_2_0_N;
  assign s_lx_2_0[2:0]   = LX_2_0;

  /*******************************************************************************
   ** Here all output connections are defined                                    **
   *******************************************************************************/
  assign CLRQ_15_0            = s_clrq_15_0_out[15:0];

  /*******************************************************************************
   ** Here all sub-circuits are defined                                          **
   *******************************************************************************/

  CGA_INTR_CNTLR_CLR_CLRBIT CLRB3 (
      .BIT (s_clrq_15_0_out[3]),
      .DATA(s_din_7_0[3]),
      .DCDJ(s_j),
      .DCDK(s_lok),
      .X0  (s_lx_2_0[0]),
      .X1  (s_lx_2_0[1]),
      .X2  (s_lx_2_0_n[2])
  );

  CGA_INTR_CNTLR_CLR_CLRBIT CLRB2 (
      .BIT (s_clrq_15_0_out[2]),
      .DATA(s_din_7_0[2]),
      .DCDJ(s_j),
      .DCDK(s_lok),
      .X0  (s_lx_2_0_n[0]),
      .X1  (s_lx_2_0[1]),
      .X2  (s_lx_2_0_n[2])
  );

  CGA_INTR_CNTLR_CLR_CLRBIT CLRB1 (
      .BIT (s_clrq_15_0_out[1]),
      .DATA(s_din_7_0[1]),
      .DCDJ(s_j),
      .DCDK(s_lok),
      .X0  (s_lx_2_0[0]),
      .X1  (s_lx_2_0_n[1]),
      .X2  (s_lx_2_0_n[2])
  );

  CGA_INTR_CNTLR_CLR_CLRBIT CLRB0 (
      .BIT (s_clrq_15_0_out[0]),
      .DATA(s_din_7_0[0]),
      .DCDJ(s_j),
      .DCDK(s_lok),
      .X0  (s_lx_2_0_n[0]),
      .X1  (s_lx_2_0_n[1]),
      .X2  (s_lx_2_0_n[2])
  );

  CGA_INTR_CNTLR_CLR_CLRBIT CLRB7 (
      .BIT (s_clrq_15_0_out[7]),
      .DATA(s_din_7_0[7]),
      .DCDJ(s_j),
      .DCDK(s_lok),
      .X0  (s_lx_2_0[0]),
      .X1  (s_lx_2_0[1]),
      .X2  (s_lx_2_0[2])
  );

  CGA_INTR_CNTLR_CLR_CLRBIT CLRB6 (
      .BIT (s_clrq_15_0_out[6]),
      .DATA(s_din_7_0[6]),
      .DCDJ(s_j),
      .DCDK(s_lok),
      .X0  (s_lx_2_0_n[0]),
      .X1  (s_lx_2_0[1]),
      .X2  (s_lx_2_0[2])
  );

  CGA_INTR_CNTLR_CLR_CLRBIT CLRB5 (
      .BIT (s_clrq_15_0_out[5]),
      .DATA(s_din_7_0[5]),
      .DCDJ(s_j),
      .DCDK(s_lok),
      .X0  (s_lx_2_0[0]),
      .X1  (s_lx_2_0_n[1]),
      .X2  (s_lx_2_0[2])
  );

  CGA_INTR_CNTLR_CLR_CLRBIT CLRB4 (
      .BIT (s_clrq_15_0_out[4]),
      .DATA(s_din_7_0[4]),
      .DCDJ(s_j),
      .DCDK(s_lok),
      .X0  (s_lx_2_0_n[0]),
      .X1  (s_lx_2_0_n[1]),
      .X2  (s_lx_2_0[2])
  );

  CGA_INTR_CNTLR_CLR_CLRBIT CLRB11 (
      .BIT (s_clrq_15_0_out[11]),
      .DATA(s_din_15_8[3]),
      .DCDJ(s_j),
      .DCDK(s_hik),
      .X0  (s_hx_2_0[0]),
      .X1  (s_hx_2_0[1]),
      .X2  (s_hx_2_0_n[2])
  );

  CGA_INTR_CNTLR_CLR_CLRBIT CLRB10 (
      .BIT (s_clrq_15_0_out[10]),
      .DATA(s_din_15_8[2]),
      .DCDJ(s_j),
      .DCDK(s_hik),
      .X0  (s_hx_2_0_n[0]),
      .X1  (s_hx_2_0[1]),
      .X2  (s_hx_2_0_n[2])
  );

  CGA_INTR_CNTLR_CLR_CLRBIT CLRB9 (
      .BIT (s_clrq_15_0_out[9]),
      .DATA(s_din_15_8[1]),
      .DCDJ(s_j),
      .DCDK(s_hik),
      .X0  (s_hx_2_0[0]),
      .X1  (s_hx_2_0_n[1]),
      .X2  (s_hx_2_0_n[2])
  );

  CGA_INTR_CNTLR_CLR_CLRBIT CLRB8 (
      .BIT (s_clrq_15_0_out[8]),
      .DATA(s_din_15_8[0]),
      .DCDJ(s_j),
      .DCDK(s_hik),
      .X0  (s_hx_2_0_n[0]),
      .X1  (s_hx_2_0_n[1]),
      .X2  (s_hx_2_0_n[2])
  );

  CGA_INTR_CNTLR_CLR_CLRBIT CLRB15 (
      .BIT (s_clrq_15_0_out[15]),
      .DATA(s_din_15_8[7]),
      .DCDJ(s_j),
      .DCDK(s_hik),
      .X0  (s_hx_2_0[0]),
      .X1  (s_hx_2_0[1]),
      .X2  (s_hx_2_0[2])
  );

  CGA_INTR_CNTLR_CLR_CLRBIT CLRB14 (
      .BIT (s_clrq_15_0_out[14]),
      .DATA(s_din_15_8[6]),
      .DCDJ(s_j),
      .DCDK(s_hik),
      .X0  (s_hx_2_0_n[0]),
      .X1  (s_hx_2_0[1]),
      .X2  (s_hx_2_0[2])
  );

  CGA_INTR_CNTLR_CLR_CLRBIT CLRB13 (
      .BIT (s_clrq_15_0_out[13]),
      .DATA(s_din_15_8[5]),
      .DCDJ(s_j),
      .DCDK(s_hik),
      .X0  (s_hx_2_0[0]),
      .X1  (s_hx_2_0_n[1]),
      .X2  (s_hx_2_0[2])
  );

  CGA_INTR_CNTLR_CLR_CLRBIT CLRB12 (
      .BIT (s_clrq_15_0_out[12]),
      .DATA(s_din_15_8[4]),
      .DCDJ(s_j),
      .DCDK(s_hik),
      .X0  (s_hx_2_0_n[0]),
      .X1  (s_hx_2_0_n[1]),
      .X2  (s_hx_2_0[2])
  );

endmodule
