CGA_INTR_CNTLR_IRGEL_LOGEL¶
Source: Verilog/DELILAH-CPU/CGA_INTR/circuit/CGA_INTR_CNTLR_IRGEL_LOGEL.v
Where it sits (Simulation): ND120_TOP > ND120_CORE > ND3202D > CPU_15 > CPU_PROC_32 > CPU_PROC_CGA_33 > CGA > CGA_INTR > CGA_INTR_CNTLR > CGA_INTR_CNTLR_IRGEL > CGA_INTR_CNTLR_IRGEL_LOGEL
- instance path: CORE.CPU_BOARD.CPU.PROC.CGA.DELILAH.INTR.CNTLR.IRGEL.LOGEL
Used in: CGA_INTR_CNTLR_IRGEL (all tops)
Contains: D_FLIPFLOP_EN, NAND_GATE x2, NAND_GATE_3_INPUTS x2, OR_GATE_4_INPUTS
Module hierarchy - All modules

Schematic¶
Drawn from the Verilog: the yosys netlist of the Simulation (Verilator) build, instance CORE.CPU_BOARD.CPU.PROC.CGA.DELILAH.INTR.CNTLR.IRGEL.LOGEL. Sub-modules are boxes (click the picture to open it full size; there every sub-module box links to its page, and every wire shows its Verilog name).
Description¶
ND120 CGA (CPU Gate Array / DELILAH) /CGA/INTR/CNTLR/IRGEL/LOGEL LOGEL Page 94 SHEET 1 of 1 Last reviewed: 10-NOV-2024 Ronny Hansen

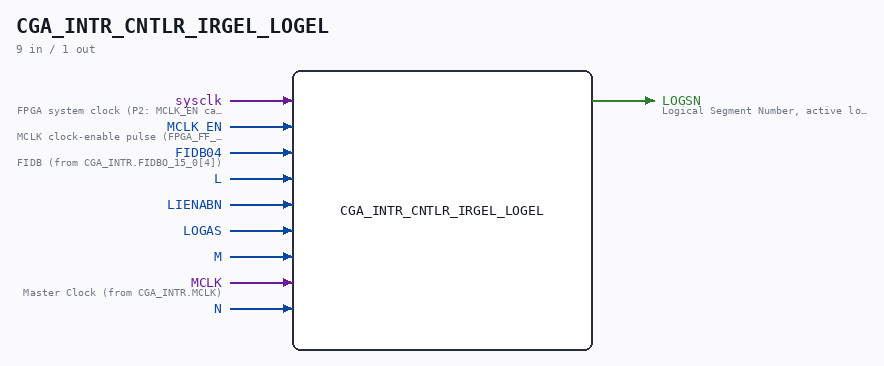

Ports¶
| Direction | Width | Name | Description |
|---|---|---|---|
| input | 1 |
sysclk |
FPGA system clock (P2: MCLK_EN capture) |
| input | 1 |
MCLK_EN |
MCLK clock-enable pulse (FPGA_FF_MODE, else 0) |
| input | 1 |
FIDB04 |
FIDB (from CGA_INTR.FIDBO_15_0[4]) |
| input | 1 |
L |
|
| input | 1 |
LIENABN |
|
| input | 1 |
LOGAS |
|
| input | 1 |
M |
|
| input | 1 |
MCLK |
Master Clock (from CGA_INTR.MCLK) |
| input | 1 |
N |
|
| output | 1 |
LOGSN |
Logical Segment Number, active low (to CGA_INTR.LOGSN) |
Verilog source¶
Verilog/DELILAH-CPU/CGA_INTR/circuit/CGA_INTR_CNTLR_IRGEL_LOGEL.v on GitHub.
Show the Verilog of CGA_INTR_CNTLR_IRGEL_LOGEL (146 lines)
/**************************************************************************
** ND120 CGA (CPU Gate Array / DELILAH) **
** /CGA/INTR/CNTLR/IRGEL/LOGEL **
** LOGEL **
** **
** Page 94 **
** SHEET 1 of 1 **
** **
** Last reviewed: 10-NOV-2024 **
** Ronny Hansen **
***************************************************************************/
module CGA_INTR_CNTLR_IRGEL_LOGEL (
input sysclk, //! FPGA system clock (P2: MCLK_EN capture)
input MCLK_EN, //! MCLK clock-enable pulse (FPGA_FF_MODE, else 0)
input FIDB04, //! FIDB (from CGA_INTR.FIDBO_15_0[4])
input L,
input LIENABN,
input LOGAS,
input M,
input MCLK, //! Master Clock (from CGA_INTR.MCLK)
input N,
output LOGSN //! Logical Segment Number, active low (to CGA_INTR.LOGSN)
);
/*******************************************************************************
** The wires are defined here **
*******************************************************************************/
wire s_d;
wire s_fidbo4;
wire s_l_n;
wire s_l;
wire s_lienab_n;
wire s_logas;
wire s_logs_n_out;
wire s_m;
wire s_mclk;
wire s_n;
wire s_nand_fidbo4_l_m;
wire s_nand_lienabn_n;
wire s_nand_ln_m_logsn;
wire s_nand_logas_n;
/*******************************************************************************
** The module functionality is described here **
*******************************************************************************/
/*******************************************************************************
** Here all input connections are defined **
*******************************************************************************/
assign s_fidbo4 = FIDB04;
assign s_l = L;
assign s_lienab_n = LIENABN;
assign s_logas = LOGAS;
assign s_m = M;
assign s_mclk = MCLK;
assign s_n = N;
// P2 (docs/plan-fix-unconstrained-clocks.md): in FF mode the MCLK-
// clocked registers capture on posedge sysclk gated by MCLK_EN
// (aligned to the MCLK rise) instead of clocking on the routed net.
`ifdef FPGA_FF_MODE
localparam MCLK_CE = 1;
`else
localparam MCLK_CE = 0;
`endif
/*******************************************************************************
** Here all output connections are defined **
*******************************************************************************/
assign LOGSN = s_logs_n_out;
/*******************************************************************************
** Here all in-lined components are defined **
*******************************************************************************/
// NOT Gate
assign s_l_n = ~s_l;
/*******************************************************************************
** Here all normal components are defined **
*******************************************************************************/
NAND_GATE_3_INPUTS #(
.BubblesMask(3'b000)
) GATES_1 (
.input1(s_fidbo4),
.input2(s_l),
.input3(s_m),
.result(s_nand_fidbo4_l_m)
);
NAND_GATE #(
.BubblesMask(2'b00)
) GATES_2 (
.input1(s_logas),
.input2(s_n),
.result(s_nand_logas_n)
);
NAND_GATE #(
.BubblesMask(2'b00)
) GATES_3 (
.input1(s_lienab_n),
.input2(s_n),
.result(s_nand_lienabn_n)
);
NAND_GATE_3_INPUTS #(
.BubblesMask(3'b000)
) GATES_4 (
.input1(s_l_n),
.input2(s_m),
.input3(s_logs_n_out),
.result(s_nand_ln_m_logsn)
);
OR_GATE_4_INPUTS #(
.BubblesMask(4'hF)
) GATES_5 (
.input1(s_nand_fidbo4_l_m),
.input2(s_nand_logas_n),
.input3(s_nand_lienabn_n),
.input4(s_nand_ln_m_logsn),
.result(s_d)
);
// MCLK domain (CGA_INTR.MCLK, rising edge)
D_FLIPFLOP_EN #(
.USE_ENABLE(MCLK_CE)
) MEMORY_6 (
.sysclk(sysclk),
.EN(MCLK_EN),
.clock(s_mclk),
.d(s_d),
.preset(1'b0),
.q(s_logs_n_out),
.qBar(),
.reset(1'b0),
.tick(1'b1)
);
endmodule
