CGA_MIC_STACK¶
Source: Verilog/DELILAH-CPU/CGA_MIC/circuit/CGA_MIC_STACK.v
Where it sits (Simulation): ND120_TOP > ND120_CORE > ND3202D > CPU_15 > CPU_PROC_32 > CPU_PROC_CGA_33 > CGA > CGA_MIC > CGA_MIC_STACK
- instance path: CORE.CPU_BOARD.CPU.PROC.CGA.DELILAH.MIC.MIC_STACK
Used in: CGA_MIC (all tops)
Contains: CGA_MIC_STACK_BIT x12, CGA_MIC_STACK_BIT12, NAND_GATE x2, NOR_GATE
Module hierarchy - All modules

Schematic¶
Drawn from the Verilog: the yosys netlist of the Simulation (Verilator) build, instance CORE.CPU_BOARD.CPU.PROC.CGA.DELILAH.MIC.MIC_STACK. Sub-modules are boxes (click the picture to open it full size; there every sub-module box links to its page, and every wire shows its Verilog name).
Description¶
ND120 CGA (CPU Gate Array / DELILAH) /CGA/MIC/STACK Microcode STACK Modelled after 74S482 Page 17 SHEET 1 of 1 Last reviewed: 10-NOV-2024 Ronny Hansen

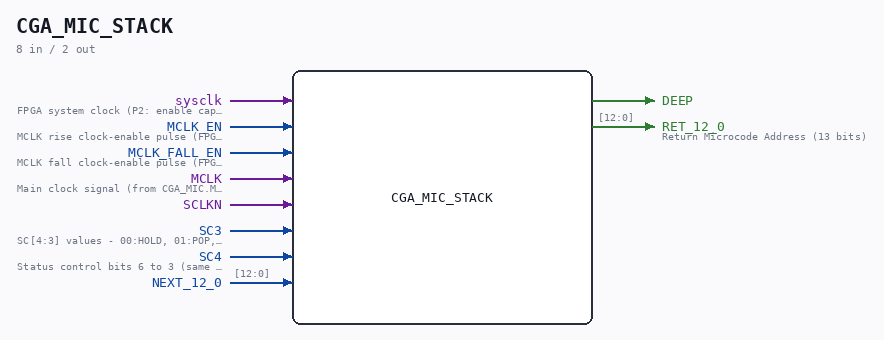

Ports¶
| Direction | Width | Name | Description |
|---|---|---|---|
| input | 1 |
sysclk |
FPGA system clock (P2: enable capture) |
| input | 1 |
MCLK_EN |
MCLK rise clock-enable pulse (FPGA_FF_MODE, else 0) |
| input | 1 |
MCLK_FALL_EN |
MCLK fall clock-enable pulse (FPGA_FF_MODE, else 0) |
| input | 1 |
MCLK |
Main clock signal (from CGA_MIC.MCLK) |
| input | 1 |
SCLKN |
|
| input | 1 |
SC3 |
SC[4:3] values - 00:HOLD, 01:POP, 10:LOAD, 11:PUSH |
| input | 1 |
SC4 |
Status control bits 6 to 3 (same net as CGA_MIC.SC_6_3[1]) |
| input | [12:0] |
NEXT_12_0 |
|
| output | 1 |
DEEP |
|
| output | [12:0] |
RET_12_0 |
Return Microcode Address (13 bits) |
Verilog source¶
Verilog/DELILAH-CPU/CGA_MIC/circuit/CGA_MIC_STACK.v on GitHub.
Show the Verilog of CGA_MIC_STACK (303 lines)
/**************************************************************************
** ND120 CGA (CPU Gate Array / DELILAH) **
** /CGA/MIC/STACK **
** Microcode STACK **
** **
** Modelled after 74S482 **
** **
** Page 17 **
** SHEET 1 of 1 **
** **
** Last reviewed: 10-NOV-2024 **
** Ronny Hansen **
***************************************************************************/
module CGA_MIC_STACK (
input sysclk, //! FPGA system clock (P2: enable capture)
input MCLK_EN, //! MCLK rise clock-enable pulse (FPGA_FF_MODE, else 0)
input MCLK_FALL_EN, //! MCLK fall clock-enable pulse (FPGA_FF_MODE, else 0)
input MCLK, //! Main clock signal (from CGA_MIC.MCLK)
input SCLKN,
input SC3, //! SC[4:3] values - 00:HOLD, 01:POP, 10:LOAD, 11:PUSH
input SC4, //! Status control bits 6 to 3 (same net as CGA_MIC.SC_6_3[1])
input [12:0] NEXT_12_0,
output DEEP,
output [12:0] RET_12_0 //! Return Microcode Address (13 bits)
);
/*******************************************************************************
** The wires are defined here **
*******************************************************************************/
wire [12:0] s_ret_12_0_out;
wire [12:0] s_next_12_0;
wire s_deep_out;
wire s_gates1_n;
wire s_gates1_out;
wire s_gates2_n;
wire s_gates2_out;
wire s_load;
wire s_load_n;
wire s_mclk;
wire s_sc3_n;
wire s_sc3;
wire s_sc4_n;
wire s_sc4;
wire s_sclk_n;
/*******************************************************************************
** Here all input connections are defined **
*******************************************************************************/
assign s_next_12_0[12:0] = NEXT_12_0;
assign s_sc4 = SC4;
assign s_mclk = MCLK;
assign s_sclk_n = SCLKN;
assign s_sc3 = SC3;
/*******************************************************************************
** Here all output connections are defined **
*******************************************************************************/
assign DEEP = s_deep_out;
assign RET_12_0 = s_ret_12_0_out[12:0];
/*******************************************************************************
** Here all in-lined components are defined **
*******************************************************************************/
// NOT Gate
assign s_sc3_n = ~s_sc3;
assign s_sc4_n = ~s_sc4;
assign s_gates1_n = ~s_gates1_out;
assign s_gates2_n = ~s_gates2_out;
assign s_load = ~s_load_n;
/*******************************************************************************
** Here all normal components are defined **
*******************************************************************************/
NAND_GATE #(
.BubblesMask(2'b00)
) GATES_1 (
.input1(s_sc3_n),
.input2(s_sc4),
.result(s_gates1_out)
);
NAND_GATE #(
.BubblesMask(2'b00)
) GATES_2 (
.input1(s_sc3_n),
.input2(s_sc4_n),
.result(s_gates2_out)
);
NOR_GATE #(
.BubblesMask(2'b00)
) GATES_3 (
.input1(s_sc3_n),
.input2(s_sc4_n),
.result(s_load_n)
);
/*******************************************************************************
** Here all sub-circuits are defined **
*******************************************************************************/
CGA_MIC_STACK_BIT Bit11 (
.sysclk(sysclk),
.MCLK_EN(MCLK_EN),
.MCLK_FALL_EN(MCLK_FALL_EN),
.CLK(s_mclk),
.CLKN(s_sclk_n),
.LOAD(s_load),
.S3(s_sc3),
.S3N(s_sc3_n),
.S4NS3N(s_gates2_n),
.S4S3N(s_gates1_n),
.STIN(s_next_12_0[11]),
.STOUT(s_ret_12_0_out[11])
);
CGA_MIC_STACK_BIT Bit10 (
.sysclk(sysclk),
.MCLK_EN(MCLK_EN),
.MCLK_FALL_EN(MCLK_FALL_EN),
.CLK(s_mclk),
.CLKN(s_sclk_n),
.LOAD(s_load),
.S3(s_sc3),
.S3N(s_sc3_n),
.S4NS3N(s_gates2_n),
.S4S3N(s_gates1_n),
.STIN(s_next_12_0[10]),
.STOUT(s_ret_12_0_out[10])
);
CGA_MIC_STACK_BIT Bit9 (
.sysclk(sysclk),
.MCLK_EN(MCLK_EN),
.MCLK_FALL_EN(MCLK_FALL_EN),
.CLK(s_mclk),
.CLKN(s_sclk_n),
.LOAD(s_load),
.S3(s_sc3),
.S3N(s_sc3_n),
.S4NS3N(s_gates2_n),
.S4S3N(s_gates1_n),
.STIN(s_next_12_0[9]),
.STOUT(s_ret_12_0_out[9])
);
CGA_MIC_STACK_BIT Bit8 (
.sysclk(sysclk),
.MCLK_EN(MCLK_EN),
.MCLK_FALL_EN(MCLK_FALL_EN),
.CLK(s_mclk),
.CLKN(s_sclk_n),
.LOAD(s_load),
.S3(s_sc3),
.S3N(s_sc3_n),
.S4NS3N(s_gates2_n),
.S4S3N(s_gates1_n),
.STIN(s_next_12_0[8]),
.STOUT(s_ret_12_0_out[8])
);
CGA_MIC_STACK_BIT Bit7 (
.sysclk(sysclk),
.MCLK_EN(MCLK_EN),
.MCLK_FALL_EN(MCLK_FALL_EN),
.CLK(s_mclk),
.CLKN(s_sclk_n),
.LOAD(s_load),
.S3(s_sc3),
.S3N(s_sc3_n),
.S4NS3N(s_gates2_n),
.S4S3N(s_gates1_n),
.STIN(s_next_12_0[7]),
.STOUT(s_ret_12_0_out[7])
);
CGA_MIC_STACK_BIT Bit6 (
.sysclk(sysclk),
.MCLK_EN(MCLK_EN),
.MCLK_FALL_EN(MCLK_FALL_EN),
.CLK(s_mclk),
.CLKN(s_sclk_n),
.LOAD(s_load),
.S3(s_sc3),
.S3N(s_sc3_n),
.S4NS3N(s_gates2_n),
.S4S3N(s_gates1_n),
.STIN(s_next_12_0[6]),
.STOUT(s_ret_12_0_out[6])
);
CGA_MIC_STACK_BIT Bit5 (
.sysclk(sysclk),
.MCLK_EN(MCLK_EN),
.MCLK_FALL_EN(MCLK_FALL_EN),
.CLK(s_mclk),
.CLKN(s_sclk_n),
.LOAD(s_load),
.S3(s_sc3),
.S3N(s_sc3_n),
.S4NS3N(s_gates2_n),
.S4S3N(s_gates1_n),
.STIN(s_next_12_0[5]),
.STOUT(s_ret_12_0_out[5])
);
CGA_MIC_STACK_BIT Bit4 (
.sysclk(sysclk),
.MCLK_EN(MCLK_EN),
.MCLK_FALL_EN(MCLK_FALL_EN),
.CLK(s_mclk),
.CLKN(s_sclk_n),
.LOAD(s_load),
.S3(s_sc3),
.S3N(s_sc3_n),
.S4NS3N(s_gates2_n),
.S4S3N(s_gates1_n),
.STIN(s_next_12_0[4]),
.STOUT(s_ret_12_0_out[4])
);
CGA_MIC_STACK_BIT Bit3 (
.sysclk(sysclk),
.MCLK_EN(MCLK_EN),
.MCLK_FALL_EN(MCLK_FALL_EN),
.CLK(s_mclk),
.CLKN(s_sclk_n),
.LOAD(s_load),
.S3(s_sc3),
.S3N(s_sc3_n),
.S4NS3N(s_gates2_n),
.S4S3N(s_gates1_n),
.STIN(s_next_12_0[3]),
.STOUT(s_ret_12_0_out[3])
);
CGA_MIC_STACK_BIT Bit2 (
.sysclk(sysclk),
.MCLK_EN(MCLK_EN),
.MCLK_FALL_EN(MCLK_FALL_EN),
.CLK(s_mclk),
.CLKN(s_sclk_n),
.LOAD(s_load),
.S3(s_sc3),
.S3N(s_sc3_n),
.S4NS3N(s_gates2_n),
.S4S3N(s_gates1_n),
.STIN(s_next_12_0[2]),
.STOUT(s_ret_12_0_out[2])
);
CGA_MIC_STACK_BIT Bit1 (
.sysclk(sysclk),
.MCLK_EN(MCLK_EN),
.MCLK_FALL_EN(MCLK_FALL_EN),
.CLK(s_mclk),
.CLKN(s_sclk_n),
.LOAD(s_load),
.S3(s_sc3),
.S3N(s_sc3_n),
.S4NS3N(s_gates2_n),
.S4S3N(s_gates1_n),
.STIN(s_next_12_0[1]),
.STOUT(s_ret_12_0_out[1])
);
CGA_MIC_STACK_BIT Bit0 (
.sysclk(sysclk),
.MCLK_EN(MCLK_EN),
.MCLK_FALL_EN(MCLK_FALL_EN),
.CLK(s_mclk),
.CLKN(s_sclk_n),
.LOAD(s_load),
.S3(s_sc3),
.S3N(s_sc3_n),
.S4NS3N(s_gates2_n),
.S4S3N(s_gates1_n),
.STIN(s_next_12_0[0]),
.STOUT(s_ret_12_0_out[0])
);
CGA_MIC_STACK_BIT12 Bit12 (
.sysclk(sysclk),
.MCLK_EN(MCLK_EN),
.MCLK_FALL_EN(MCLK_FALL_EN),
.DEEP(s_deep_out),
.LOAD(s_load),
.MCLK(s_mclk),
.S3(s_sc3),
.S3N(s_sc3_n),
.S4NS3N(s_gates2_n),
.S4S3N(s_gates1_n),
.SCLKN(s_sclk_n),
.STIN(s_next_12_0[12]),
.STOUT(s_ret_12_0_out[12])
);
endmodule
