CGA_ALU_DBR

Source: Verilog/DELILAH-CPU/CGA_ALU/circuit/CGA_ALU_DBR.v

Where it sits (Simulation): ND120_TOP > ND120_CORE > ND3202D > CPU_15 > CPU_PROC_32 > CPU_PROC_CGA_33 > CGA > CGA_ALU > CGA_ALU_DBR - instance path: CORE.CPU_BOARD.CPU.PROC.CGA.DELILAH.ALU.ALU_DBR

Used in: CGA_ALU (all tops)

Contains: SCAN_FF_EN x16

Module hierarchy - All modules

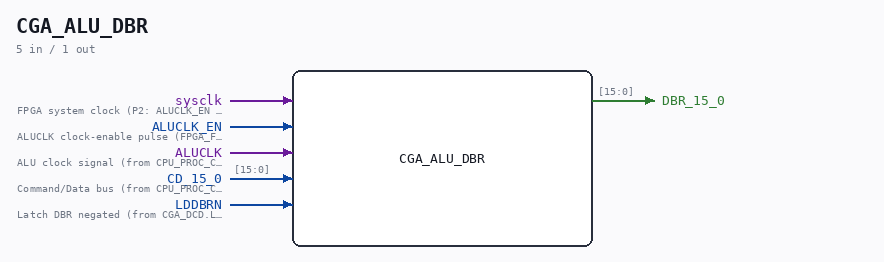

CGA_ALU_DBR symbol

Schematic

Drawn from the Verilog: the yosys netlist of the Simulation (Verilator) build, instance CORE.CPU_BOARD.CPU.PROC.CGA.DELILAH.ALU.ALU_DBR. Sub-modules are boxes (click the picture to open it full size; there every sub-module box links to its page, and every wire shows its Verilog name).

CGA_ALU_DBR schematic

Description

ND120 CGA (CPU Gate Array / DELILAH) /CGA/ALU/DBR DBR REGISTER (Data Bus Register) Page 52 SHEET 1 of 1 Last reviewed: 10-NOV-2024 Ronny Hansen

Ports

Direction Width Name Description
input 1 sysclk FPGA system clock (P2: ALUCLK_EN capture)
input 1 ALUCLK_EN ALUCLK clock-enable pulse (FPGA_FF_MODE, else 0)
input 1 ALUCLK ALU clock signal (from CPU_PROC_CGA_33.ALUCLK)
input [15:0] CD_15_0 Command/Data bus (from CPU_PROC_CGA_33.CD_15_0)
input 1 LDDBRN Latch DBR negated (from CGA_DCD.LDDBRN)
output [15:0] DBR_15_0

Verilog source

Verilog/DELILAH-CPU/CGA_ALU/circuit/CGA_ALU_DBR.v on GitHub.

Show the Verilog of CGA_ALU_DBR (243 lines)
/**************************************************************************
** ND120 CGA (CPU Gate Array / DELILAH)                                  **
** /CGA/ALU/DBR                                                          **
** DBR REGISTER (Data Bus Register)                                      **
**                                                                       **
** Page 52                                                               **
** SHEET 1 of 1                                                          **
**                                                                       **
** Last reviewed: 10-NOV-2024                                            **
** Ronny Hansen                                                          **
***************************************************************************/


module CGA_ALU_DBR (
    input        sysclk,     //! FPGA system clock (P2: ALUCLK_EN capture)
    input        ALUCLK_EN,  //! ALUCLK clock-enable pulse (FPGA_FF_MODE, else 0)
    input        ALUCLK,     //! ALU clock signal (from CPU_PROC_CGA_33.ALUCLK)
    input [15:0] CD_15_0,    //! Command/Data bus (from CPU_PROC_CGA_33.CD_15_0)
    input        LDDBRN,     //! Latch DBR negated (from CGA_DCD.LDDBRN)

    output [15:0] DBR_15_0
);

  /*******************************************************************************
   ** The wires are defined here                                                 **
   *******************************************************************************/
  wire [15:0] s_dbr_15_0_out;
  wire [15:0] s_cd_15_0;
  wire        s_aluclk;
  wire        s_lddbr;
  wire        s_lddbr_n;

  /*******************************************************************************
   ** Here all input connections are defined                                     **
   *******************************************************************************/
  assign s_cd_15_0[15:0] = CD_15_0;
  assign s_aluclk        = ALUCLK;

  // P2b (docs/plan-fix-unconstrained-clocks.md): in FF mode the ALUCLK-
  // clocked registers capture on posedge sysclk gated by ALUCLK_EN
  // (aligned to the ALUCLK rise) instead of clocking on the routed net.
`ifdef FPGA_FF_MODE
  localparam ALUCLK_CE = 1;
`else
  localparam ALUCLK_CE = 0;
`endif

  assign s_lddbr_n       = LDDBRN;

  /*******************************************************************************
   ** Here all output connections are defined                                    **
   *******************************************************************************/
  assign DBR_15_0        = s_dbr_15_0_out[15:0];

  /*******************************************************************************
   ** Here all in-lined components are defined                                   **
   *******************************************************************************/

  // NOT Gate
  assign s_lddbr         = ~s_lddbr_n;

  /*******************************************************************************
   ** Here all sub-circuits are defined                                          **
   *******************************************************************************/
  SCAN_FF_EN #(.USE_ENABLE(ALUCLK_CE)) DBRF15 (
      .sysclk(sysclk),
      .EN(ALUCLK_EN),
      .CLK(s_aluclk),
      .D  (s_dbr_15_0_out[15]),
      .Q  (s_dbr_15_0_out[15]),
      .QN (),
      .TE (s_lddbr),
      .TI (s_cd_15_0[15])
  );

  SCAN_FF_EN #(.USE_ENABLE(ALUCLK_CE)) DBRF14 (
      .sysclk(sysclk),
      .EN(ALUCLK_EN),
      .CLK(s_aluclk),
      .D  (s_dbr_15_0_out[14]),
      .Q  (s_dbr_15_0_out[14]),
      .QN (),
      .TE (s_lddbr),
      .TI (s_cd_15_0[14])
  );

  SCAN_FF_EN #(.USE_ENABLE(ALUCLK_CE)) DBRf13 (
      .sysclk(sysclk),
      .EN(ALUCLK_EN),
      .CLK(s_aluclk),
      .D  (s_dbr_15_0_out[13]),
      .Q  (s_dbr_15_0_out[13]),
      .QN (),
      .TE (s_lddbr),
      .TI (s_cd_15_0[13])
  );

  SCAN_FF_EN #(.USE_ENABLE(ALUCLK_CE)) DBRF12 (
      .sysclk(sysclk),
      .EN(ALUCLK_EN),
      .CLK(s_aluclk),
      .D  (s_dbr_15_0_out[12]),
      .Q  (s_dbr_15_0_out[12]),
      .QN (),
      .TE (s_lddbr),
      .TI (s_cd_15_0[12])
  );

  SCAN_FF_EN #(.USE_ENABLE(ALUCLK_CE)) DBRF11 (
      .sysclk(sysclk),
      .EN(ALUCLK_EN),
      .CLK(s_aluclk),
      .D  (s_dbr_15_0_out[11]),
      .Q  (s_dbr_15_0_out[11]),
      .QN (),
      .TE (s_lddbr),
      .TI (s_cd_15_0[11])
  );

  SCAN_FF_EN #(.USE_ENABLE(ALUCLK_CE)) DBRF10 (
      .sysclk(sysclk),
      .EN(ALUCLK_EN),
      .CLK(s_aluclk),
      .D  (s_dbr_15_0_out[10]),
      .Q  (s_dbr_15_0_out[10]),
      .QN (),
      .TE (s_lddbr),
      .TI (s_cd_15_0[10])
  );

  SCAN_FF_EN #(.USE_ENABLE(ALUCLK_CE)) DBRF9 (
      .sysclk(sysclk),
      .EN(ALUCLK_EN),
      .CLK(s_aluclk),
      .D  (s_dbr_15_0_out[9]),
      .Q  (s_dbr_15_0_out[9]),
      .QN (),
      .TE (s_lddbr),
      .TI (s_cd_15_0[9])
  );

  SCAN_FF_EN #(.USE_ENABLE(ALUCLK_CE)) DBRF8 (
      .sysclk(sysclk),
      .EN(ALUCLK_EN),
      .CLK(s_aluclk),
      .D  (s_dbr_15_0_out[8]),
      .Q  (s_dbr_15_0_out[8]),
      .QN (),
      .TE (s_lddbr),
      .TI (s_cd_15_0[8])
  );

  SCAN_FF_EN #(.USE_ENABLE(ALUCLK_CE)) DBRF7 (
      .sysclk(sysclk),
      .EN(ALUCLK_EN),
      .CLK(s_aluclk),
      .D  (s_dbr_15_0_out[7]),
      .Q  (s_dbr_15_0_out[7]),
      .QN (),
      .TE (s_lddbr),
      .TI (s_cd_15_0[7])
  );

  SCAN_FF_EN #(.USE_ENABLE(ALUCLK_CE)) DBRF6 (
      .sysclk(sysclk),
      .EN(ALUCLK_EN),
      .CLK(s_aluclk),
      .D  (s_dbr_15_0_out[6]),
      .Q  (s_dbr_15_0_out[6]),
      .QN (),
      .TE (s_lddbr),
      .TI (s_cd_15_0[6])
  );

  SCAN_FF_EN #(.USE_ENABLE(ALUCLK_CE)) DBRF5 (
      .sysclk(sysclk),
      .EN(ALUCLK_EN),
      .CLK(s_aluclk),
      .D  (s_dbr_15_0_out[5]),
      .Q  (s_dbr_15_0_out[5]),
      .QN (),
      .TE (s_lddbr),
      .TI (s_cd_15_0[5])
  );

  SCAN_FF_EN #(.USE_ENABLE(ALUCLK_CE)) DBRF4 (
      .sysclk(sysclk),
      .EN(ALUCLK_EN),
      .CLK(s_aluclk),
      .D  (s_dbr_15_0_out[4]),
      .Q  (s_dbr_15_0_out[4]),
      .QN (),
      .TE (s_lddbr),
      .TI (s_cd_15_0[4])
  );

  SCAN_FF_EN #(.USE_ENABLE(ALUCLK_CE)) DBRF3 (
      .sysclk(sysclk),
      .EN(ALUCLK_EN),
      .CLK(s_aluclk),
      .D  (s_dbr_15_0_out[3]),
      .Q  (s_dbr_15_0_out[3]),
      .QN (),
      .TE (s_lddbr),
      .TI (s_cd_15_0[3])
  );

  SCAN_FF_EN #(.USE_ENABLE(ALUCLK_CE)) DBRF2 (
      .sysclk(sysclk),
      .EN(ALUCLK_EN),
      .CLK(s_aluclk),
      .D  (s_dbr_15_0_out[2]),
      .Q  (s_dbr_15_0_out[2]),
      .QN (),
      .TE (s_lddbr),
      .TI (s_cd_15_0[2])
  );

  SCAN_FF_EN #(.USE_ENABLE(ALUCLK_CE)) DBRF1 (
      .sysclk(sysclk),
      .EN(ALUCLK_EN),
      .CLK(s_aluclk),
      .D  (s_dbr_15_0_out[1]),
      .Q  (s_dbr_15_0_out[1]),
      .QN (),
      .TE (s_lddbr),
      .TI (s_cd_15_0[1])
  );

  SCAN_FF_EN #(.USE_ENABLE(ALUCLK_CE)) DBRF0 (
      .sysclk(sysclk),
      .EN(ALUCLK_EN),
      .CLK(s_aluclk),
      .D  (s_dbr_15_0_out[0]),
      .Q  (s_dbr_15_0_out[0]),
      .QN (),
      .TE (s_lddbr),
      .TI (s_cd_15_0[0])
  );


endmodule
