CGA_INTR_CNTLR_IRQ

Source: Verilog/DELILAH-CPU/CGA_INTR/circuit/CGA_INTR_CNTLR_IRQ.v

Where it sits (Simulation): ND120_TOP > ND120_CORE > ND3202D > CPU_15 > CPU_PROC_32 > CPU_PROC_CGA_33 > CGA > CGA_INTR > CGA_INTR_CNTLR > CGA_INTR_CNTLR_IRQ - instance path: CORE.CPU_BOARD.CPU.PROC.CGA.DELILAH.INTR.CNTLR.IRQ

Used in: CGA_INTR_CNTLR (all tops)

Contains: CGA_INTR_CNTLR_IRQ_MASK, CGA_INTR_CNTLR_IRQ_MREQ, CGA_INTR_CNTLR_IRQ_REG

Module hierarchy - All modules

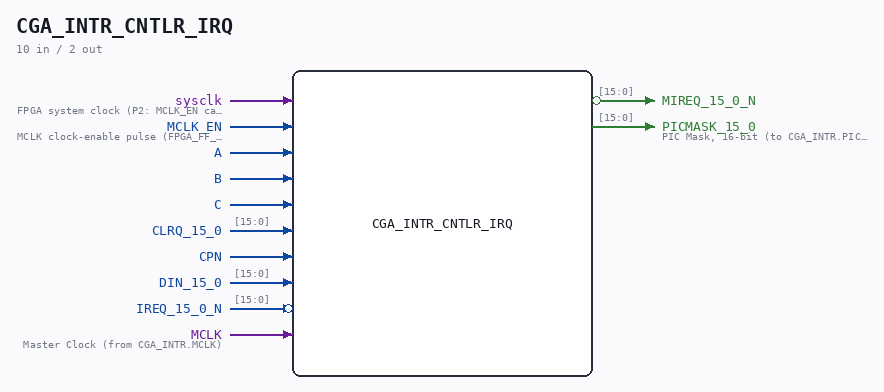

CGA_INTR_CNTLR_IRQ symbol

Schematic

Drawn from the Verilog: the yosys netlist of the Simulation (Verilator) build, instance CORE.CPU_BOARD.CPU.PROC.CGA.DELILAH.INTR.CNTLR.IRQ. Sub-modules are boxes (click the picture to open it full size; there every sub-module box links to its page, and every wire shows its Verilog name).

CGA_INTR_CNTLR_IRQ schematic

Description

ND120 CGA (CPU Gate Array / DELILAH) /CGA/INTR/CNTLR/IRQ IRQ Interrupt latches Mask register Page 79 SHEET 1 of 1 Last reviewed: 23-MAR-2025 Ronny Hansen

Ports

Direction Width Name Description
input 1 sysclk FPGA system clock (P2: MCLK_EN capture)
input 1 MCLK_EN MCLK clock-enable pulse (FPGA_FF_MODE, else 0)
input 1 A
input 1 B
input 1 C
input [15:0] CLRQ_15_0
input 1 CPN
input [15:0] DIN_15_0
input [15:0] IREQ_15_0_N (active low)
input 1 MCLK Master Clock (from CGA_INTR.MCLK)
output [15:0] MIREQ_15_0_N (active low)
output [15:0] PICMASK_15_0 PIC Mask, 16-bit (to CGA_INTR.PICMASK_15_0)

Verilog source

Verilog/DELILAH-CPU/CGA_INTR/circuit/CGA_INTR_CNTLR_IRQ.v on GitHub.

Show the Verilog of CGA_INTR_CNTLR_IRQ (99 lines)
/**************************************************************************
** ND120 CGA (CPU Gate Array / DELILAH)                                  **
** /CGA/INTR/CNTLR/IRQ                                                   **
** IRQ                                                                   **
**                                                                       **
** Interrupt latches                                                     **
** Mask register                                                         **
**                                                                       **
** Page 79                                                               **
** SHEET 1 of 1                                                          **
**                                                                       **
** Last reviewed: 23-MAR-2025                                            **
** Ronny Hansen                                                          **
***************************************************************************/

module CGA_INTR_CNTLR_IRQ (
    input        sysclk,   //! FPGA system clock (P2: MCLK_EN capture)
    input        MCLK_EN,  //! MCLK clock-enable pulse (FPGA_FF_MODE, else 0)

    input        A,
    input        B,
    input        C,
    input [15:0] CLRQ_15_0,
    input        CPN,
    input [15:0] DIN_15_0,
    input [15:0] IREQ_15_0_N,
    input        MCLK,     //! Master Clock (from CGA_INTR.MCLK)

    output [15:0] MIREQ_15_0_N,
    output [15:0] PICMASK_15_0  //! PIC Mask, 16-bit (to CGA_INTR.PICMASK_15_0)
);

  /*******************************************************************************
   ** The wires are defined here                                                 **
   *******************************************************************************/
  wire [15:0] s_clrq_15_0;
  wire [15:0] s_din_15_0;
  wire [15:0] s_ireq_15_0_n;
  wire [15:0] s_lreq_15_0 /* synthesis syn_keep=1 */;  // GAO probe net - see fpga/tang-nano-20k/GAO-HOWTO.md
  wire [15:0] s_mireq_15_0_n_out;
  wire [15:0] s_picmask_15_0_n_out /* synthesis syn_keep=1 */;  // GAO probe net
  wire [15:0] s_picmask_15_0_out;
  wire        a_b;
  wire        s_a;
  wire        s_c;
  wire        s_cp_n;
  wire        s_mclk;

  /*******************************************************************************
   ** Here all input connections are defined                                     **
   *******************************************************************************/
  assign a_b                 = B;
  assign s_a                 = A;
  assign s_c                 = C;
  assign s_clrq_15_0[15:0]   = CLRQ_15_0;
  assign s_cp_n              = CPN;
  assign s_din_15_0[15:0]    = DIN_15_0;
  assign s_ireq_15_0_n[15:0] = IREQ_15_0_N;
  assign s_mclk              = MCLK;

  /*******************************************************************************
   ** Here all output connections are defined                                    **
   *******************************************************************************/
  assign MIREQ_15_0_N        = s_mireq_15_0_n_out[15:0];
  assign PICMASK_15_0        = s_picmask_15_0_out[15:0];

  /*******************************************************************************
   ** Here all sub-circuits are defined                                          **
   *******************************************************************************/

  CGA_INTR_CNTLR_IRQ_REG IRQ_REG (
      .sysclk(sysclk),
      .MCLK_EN(MCLK_EN),
      .CLRQ_15_0(s_clrq_15_0[15:0]),
      .CPN(s_cp_n),
      .IRQ_15_0_N(s_ireq_15_0_n[15:0]),
      .LREQ_15_0(s_lreq_15_0[15:0]),
      .MCLK(s_mclk)
  );

  CGA_INTR_CNTLR_IRQ_MASK IRQ_MASK (
      .sysclk(sysclk),
      .MCLK_EN(MCLK_EN),
      .A(s_a),
      .B(a_b),
      .C(s_c),
      .DIN_15_0(s_din_15_0[15:0]),
      .MCLK(s_mclk),
      .PICMASK_15_0(s_picmask_15_0_out[15:0]),
      .PICMASK_15_0_N(s_picmask_15_0_n_out[15:0])
  );

  CGA_INTR_CNTLR_IRQ_MREQ IRQ_MREQ (
      .LREQ_15_0(s_lreq_15_0[15:0]),
      .MIREQ_15_0_N(s_mireq_15_0_n_out[15:0]),
      .PICMASK_15_0_N(s_picmask_15_0_n_out[15:0])
  );

endmodule
