CGA_WRF_RBLOCK_DR16

Source: Verilog/DELILAH-CPU/CGA_WRF/circuit/CGA_WRF_RBLOCK_DR16.v

Where it sits (Simulation): ND120_TOP > ND120_CORE > ND3202D > CPU_15 > CPU_PROC_32 > CPU_PROC_CGA_33 > CGA > CGA_WRF > CGA_WRF_RBLOCK > CGA_WRF_RBLOCK_DR16 - instance path: CORE.CPU_BOARD.CPU.PROC.CGA.DELILAH.WRF.RBLOCK.Z_REG_0

Used in: CGA_WRF_RBLOCK (all tops)

Contains: no other modules.

Module hierarchy - All modules

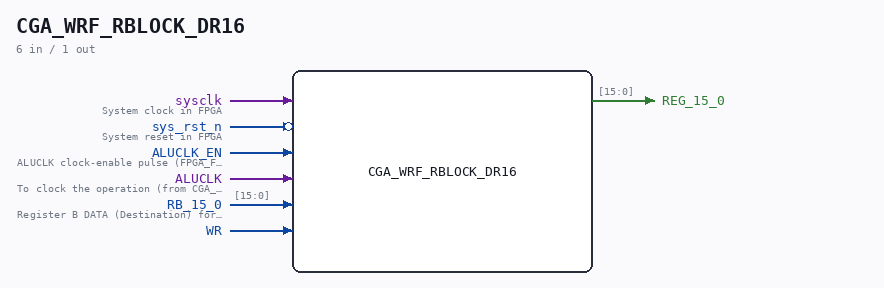

CGA_WRF_RBLOCK_DR16 symbol

Schematic

Drawn from the Verilog: the yosys netlist of the Simulation (Verilator) build, instance CORE.CPU_BOARD.CPU.PROC.CGA.DELILAH.WRF.RBLOCK.Z_REG_0. Sub-modules are boxes (click the picture to open it full size; there every sub-module box links to its page, and every wire shows its Verilog name).

CGA_WRF_RBLOCK_DR16 schematic

Description

ND120 CPU, MM&M CGA/WRF/RBLOCK/DR16 WRF: Working Register File (PDF page 64) Last reviewed: 1-DEC-2024 Ronny Hansen

Ports

Direction Width Name Description
input 1 sysclk System clock in FPGA
input 1 sys_rst_n (active low) System reset in FPGA
input 1 ALUCLK_EN ALUCLK clock-enable pulse (FPGA_FF_MODE, else 0)
input 1 ALUCLK To clock the operation (from CGA_WRF_RBLOCK.ALUCLK)
input [15:0] RB_15_0 Register B DATA (Destination) for WRITE. 16 bits to select register(s) (from CGA_WRF_RBLOCK.RB_15_0)
input 1 WR
output [15:0] REG_15_0

Verilog source

Verilog/DELILAH-CPU/CGA_WRF/circuit/CGA_WRF_RBLOCK_DR16.v on GitHub.

Show the Verilog of CGA_WRF_RBLOCK_DR16 (230 lines)
/**************************************************************************
** ND120 CPU, MM&M                                                       **
** CGA/WRF/RBLOCK/DR16                                                   **
** WRF: Working Register File                                            **
** (PDF page 64)                                                         **
**                                                                       **
** Last reviewed: 1-DEC-2024                                             **
** Ronny Hansen                                                          **
***************************************************************************/


module CGA_WRF_RBLOCK_DR16 (
    // System input signals
    input sysclk,    // System clock in FPGA
    input sys_rst_n, // System reset in FPGA

    // Input signals
    input        ALUCLK_EN,  //! ALUCLK clock-enable pulse (FPGA_FF_MODE, else 0)
    input        ALUCLK,  //! To clock the operation (from CGA_WRF_RBLOCK.ALUCLK)
    input [15:0] RB_15_0,  //! Register B DATA (Destination) for WRITE. 16 bits to select register(s) (from CGA_WRF_RBLOCK.RB_15_0)
    input        WR,

    // Output signals
    output [15:0] REG_15_0
);

  /*******************************************************************************
   ** The wires are defined here                                                 **
   *******************************************************************************/
  wire        s_aluclk;
  wire        s_wr;
  wire [15:0] s_rb_15_0;
  wire [15:0] s_reg_15_0_out;

  /*******************************************************************************
   ** The module functionality is described here                                 **
   *******************************************************************************/

  /*******************************************************************************
   ** Here all input connections are defined                                     **
   *******************************************************************************/
  assign s_rb_15_0[15:0] = RB_15_0;
  assign s_wr            = WR;
  assign s_aluclk        = ALUCLK;

  /*******************************************************************************
   ** Here all output connections are defined                                    **
   *******************************************************************************/
  assign REG_15_0        = s_reg_15_0_out[15:0];

  /*******************************************************************************
   ** Here all sub-circuits are defined                                          **
   *******************************************************************************/

  reg [15:0] regFF;
  // P2b: in FF mode capture on posedge sysclk gated by ALUCLK_EN (aligned
  // to the ALUCLK rise); the WR qualifier is unchanged, so exactly one
  // write happens per ALUCLK rise with WR asserted - same as the original.
`ifdef FPGA_FF_MODE
  /* verilator lint_off UNUSEDSIGNAL */
  wire unused_aluclk = s_aluclk;
  /* verilator lint_on UNUSEDSIGNAL */
  always @(posedge sysclk) begin
    if (ALUCLK_EN && s_wr) begin
        regFF <= s_rb_15_0[15:0];
    end
  end
`else
  /* verilator lint_off UNUSEDSIGNAL */
  wire unused_en = ALUCLK_EN;
  /* verilator lint_on UNUSEDSIGNAL */
  always @(posedge s_aluclk) begin
    if (s_wr) begin
        regFF <= s_rb_15_0[15:0];
    end
  end
`endif

  assign s_reg_15_0_out = regFF;

  /*
  // verilator lint_off UNUSED
  // verilator lint_off UNDRIVEN
  // verilator lint_off PINCONNECTEMPTY

  SCAN_FF R15 (
      .CLK(s_aluclk),
      .D  (s_reg_15_0_out[15]),
      .Q  (s_reg_15_0_out[15]),
      .QN (),
      .TE (s_wr),
      .TI (s_rb_15_0[15])
  );

  SCAN_FF R14 (
      .CLK(s_aluclk),
      .D  (s_reg_15_0_out[14]),
      .Q  (s_reg_15_0_out[14]),
      .QN (),
      .TE (s_wr),
      .TI (s_rb_15_0[14])
  );

  SCAN_FF R13 (
      .CLK(s_aluclk),
      .D  (s_reg_15_0_out[13]),
      .Q  (s_reg_15_0_out[13]),
      .QN (),
      .TE (s_wr),
      .TI (s_rb_15_0[13])
  );

  SCAN_FF R12 (
      .CLK(s_aluclk),
      .D  (s_reg_15_0_out[12]),
      .Q  (s_reg_15_0_out[12]),
      .QN (),
      .TE (s_wr),
      .TI (s_rb_15_0[12])
  );

  SCAN_FF R11 (
      .CLK(s_aluclk),
      .D  (s_reg_15_0_out[11]),
      .Q  (s_reg_15_0_out[11]),
      .QN (),
      .TE (s_wr),
      .TI (s_rb_15_0[11])
  );

  SCAN_FF R10 (
      .CLK(s_aluclk),
      .D  (s_reg_15_0_out[10]),
      .Q  (s_reg_15_0_out[10]),
      .QN (),
      .TE (s_wr),
      .TI (s_rb_15_0[10])
  );

  SCAN_FF R9 (
      .CLK(s_aluclk),
      .D  (s_reg_15_0_out[9]),
      .Q  (s_reg_15_0_out[9]),
      .QN (),
      .TE (s_wr),
      .TI (s_rb_15_0[9])
  );

  SCAN_FF R8 (
      .CLK(s_aluclk),
      .D  (s_reg_15_0_out[8]),
      .Q  (s_reg_15_0_out[8]),
      .QN (),
      .TE (s_wr),
      .TI (s_rb_15_0[8])
  );

  SCAN_FF R7 (
      .CLK(s_aluclk),
      .D  (s_reg_15_0_out[7]),
      .Q  (s_reg_15_0_out[7]),
      .QN (),
      .TE (s_wr),
      .TI (s_rb_15_0[7])
  );

  SCAN_FF R6 (
      .CLK(s_aluclk),
      .D  (s_reg_15_0_out[6]),
      .Q  (s_reg_15_0_out[6]),
      .QN (),
      .TE (s_wr),
      .TI (s_rb_15_0[6])
  );

  SCAN_FF R5 (
      .CLK(s_aluclk),
      .D  (s_reg_15_0_out[5]),
      .Q  (s_reg_15_0_out[5]),
      .QN (),
      .TE (s_wr),
      .TI (s_rb_15_0[5])
  );

  SCAN_FF R4 (
      .CLK(s_aluclk),
      .D  (s_reg_15_0_out[4]),
      .Q  (s_reg_15_0_out[4]),
      .QN (),
      .TE (s_wr),
      .TI (s_rb_15_0[4])
  );

  SCAN_FF R3 (
      .CLK(s_aluclk),
      .D  (s_reg_15_0_out[3]),
      .Q  (s_reg_15_0_out[3]),
      .QN (),
      .TE (s_wr),
      .TI (s_rb_15_0[3])
  );

  SCAN_FF R2 (
      .CLK(s_aluclk),
      .D  (s_reg_15_0_out[2]),
      .Q  (s_reg_15_0_out[2]),
      .QN (),
      .TE (s_wr),
      .TI (s_rb_15_0[2])
  );

  SCAN_FF R1 (
      .CLK(s_aluclk),
      .D  (s_reg_15_0_out[1]),
      .Q  (s_reg_15_0_out[1]),
      .QN (),
      .TE (s_wr),
      .TI (s_rb_15_0[1])
  );

  SCAN_FF R0 (
      .CLK(s_aluclk),
      .D  (s_reg_15_0_out[0]),
      .Q  (s_reg_15_0_out[0]),
      .QN (),
      .TE (s_wr),
      .TI (s_rb_15_0[0])
  );
*/
endmodule
